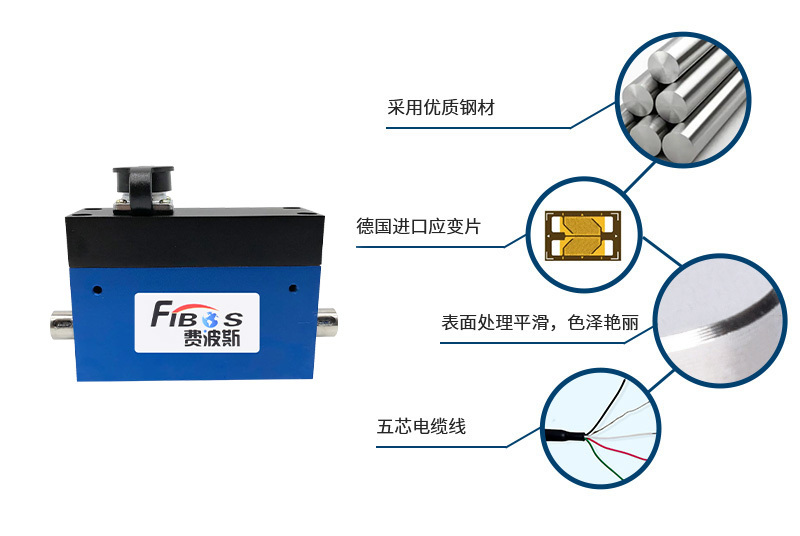

小量程动态扭矩传感器FA605

FA605动态扭矩传感器能够测得该弹性轴受扭的电信号，是采用应变电测技术，在弹性轴上组成应变桥，从而向应变桥提供电源。将信号放大后，经过压频转化，变成与应变成正比的频率信号。

如需定制量程、精度、尺寸等参数，请联系我们

在线留言

推荐产品

所属分类：

动态扭矩传感器

关键词：

产品描述

商品名称: 小量程动态扭矩传感器FA605

产品特点

既可以测量静止扭矩，也可以测量旋转转矩;
既可以测量静态扭矩，也可以测量动态扭矩；
检测精度高，稳定性好；抗干扰性强;
体积小，重量轻，多种安装结构，易于安装使用；
不需反复调零即可连续测量正反转扭矩;
没有导电环等磨损件，可以高转速长时间运行；
传感器输出高电平频率信号可直接送计算机处理；
测量弹性体强度大可承受100%的过载

技术参数

参数	技术指标
额定量程	0~0.1,0.2,0.3,0.5, 1~5N.m
输出灵敏度	1~1.5mV/V
零点输出	±2%F.S.
蠕变	≤0.03%F.S./30min
非线性	±0.1,±0.3%F.S.
滞后	≤±0.05%F.S.
重复性	≤±0.05%F.S.
输入电阻	750±10Ω
输出电阻	700±5Ω
接线方式	红: 电源+, 绿: 信号+, 黄: 屏蔽线, 白: 信号-, 黑: 电源-
温度灵敏度漂移	0.03%F.S./10℃
零点温度漂移	0.03%F.S./10℃
绝缘电阻	≥5000MΩ/100VDC
激励电压	10~15V
温度补偿范围	-10~60℃
工作温度范围	-20~65℃
安全过载	150%F.S.
极限过载	200%F.S.
电缆线尺寸	φ5.2x3m
材质	不锈钢/合金钢

产品尺寸图

安装尺寸

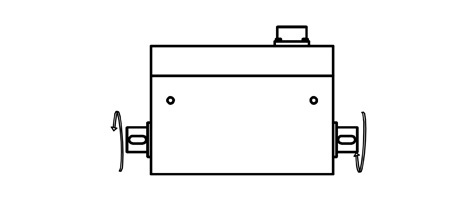

受力方式

配线图

搭配显示测量精准

测力称重传感器自身输出为MV信号，需要放大转换才能显示数值或输出信号给上位机、PLC等。

产品应用

动态扭矩传感器一般用来测试扭矩剧烈变动的场合，需要实施扑捉扭矩或扭矩峰值，如拧紧机、电动扳手、电机输出扭矩、发动机输出扭矩、钻杆扭矩。个别场合因为测试的对象是旋转的，为方便测试，动态扭矩传感器也能旋转。还可用于污水处理系统中的扭矩及功率的检测，风机、水泵、齿轮箱、扭力板手的扭矩及功率的检测；实验室，测试部门以及生产监控和质量控制；过程工业和流程工业中。
