悬臂梁称重传感器FA509

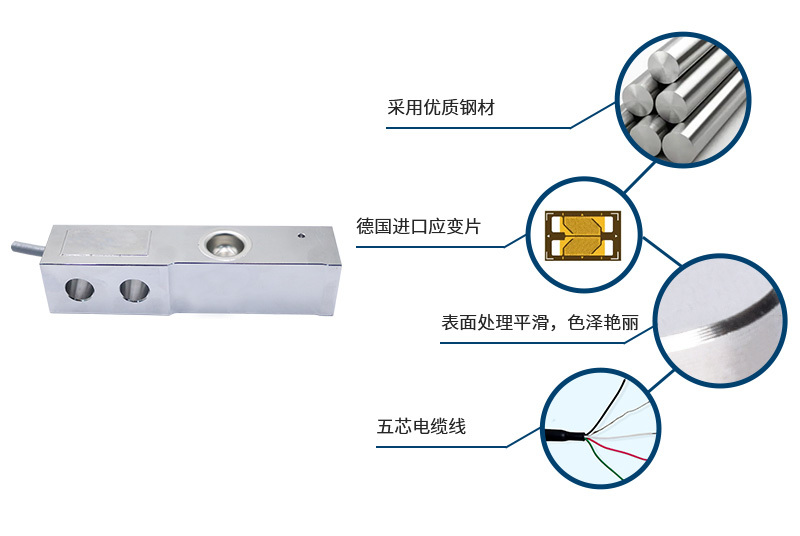

FA509剪切梁传感器采用优质合金钢或不锈钢材质,两个安装孔可以很容易的固定在底座或者是秤台台面上。方便维护与更换。抗偏载能力强。在大量程的状况下,悬臂梁称重传感器可以制造为称重模块,其性能又会进一步的提升。

如需定制量程、精度、尺寸等参数,请联系我们

关键词:

剪切梁传感器

优质合金钢

  • 产品描述
    • 商品名称: 悬臂梁称重传感器FA509

    FA509剪切梁传感器采用优质合金钢或不锈钢材质,两个安装孔可以很容易的固定在底座或者是秤台台面上。方便维护与更换。抗偏载能力强。在大量程的状况下,悬臂梁称重传感器可以制造为称重模块,其性能又会进一步的提升。

    产品特点

    FA509剪切梁传感器的弹性体受力的作用后,需要测量的不是其正应力,而是由剪切力引起的切应力,输出信号不受测力点位置变化的影响。线性好、精度高。传感器的拉伸、压缩输出灵敏度基本相同,所以特别适用于同时测量拉和压的对象。结构简单,易于密封,长期稳定性好,经久耐用。



    技术参数

    参数 技术指标
    额定量程

    0.22,0.55,1.1,1.76,

    2.2,4.4t

    输出灵敏度

    1.94±0.1%mV/V

    零点输出 ±2%mV/V
    蠕变 ≤0.0166%F.S.
    非线性 ≤0.017%F.S.
    滞后 ≤0.017%F.S.
    重复性 ≤0.017%F.S.
    输入电阻 390±3Ω
    输出电阻 350±5Ω
    温度灵敏度漂移 0.014%F.S./10℃
    零点温度漂移 0.012%F.S./10℃
    绝缘电阻 ≥5000MΩ/100V(DC)
    激励电压 5~12V
    最大激励电压 15V
    温度补偿范围 -10~60℃
    工作温度范围 -20~80℃
    安全过载 150%F.S.
    极限过载 200%F.S.
    电缆线尺寸 φ5.4X1.5m
    材料 不锈钢

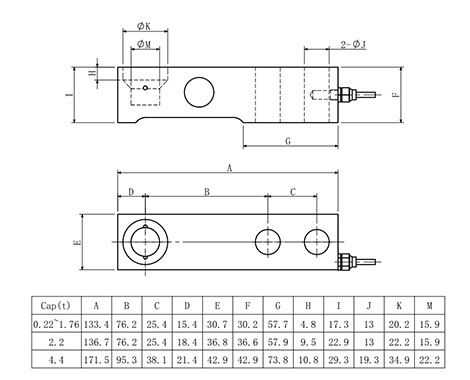

    产品尺寸图

    安装尺寸

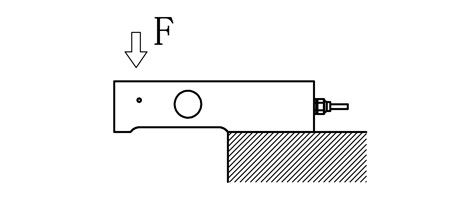

    受力方式





    配线图





    搭配显示  测量精准

    测力称重传感器自身输出为MV信号,需要放大转换才能显示数值或输出信号给上位机、PLC等。







    产品应用

    剪切梁式称重传感器可用于在制作平台秤、托盘秤、皮带秤、输送机秤、罐秤和料斗秤与检重秤时的特别要求。剪切梁式称重传感器虽然有一定的过载能力,但是在安装过程中,仍应防止传感器的超载。即使是短时间的超载,也可能会造成损坏。所以在安装时,可以先用一个和传感器等高的垫块代替传感器,然后,再换上传感器。在正常工作时,称重传感器一般均应设置过载保护的构件。如果用螺杆固定传感器,要求有一定的紧固力矩,而且为了确保安全,螺杆应有一定的旋入螺纹深度。
