三维力传感器FA701

三维力传感器通过合金钢或不锈钢弹性体元件，把外力转换为结构的变形，进而通过应变片实现三维力的测量。可以同时检测三个方向的力值变化情况，X轴、Y轴、Z轴(垂直力)，同时输出三组电压信号，该传感器有三种测量载荷可选(每通道)，可以通过多通道显示仪表显示数据值。

如需定制量程、精度、尺寸等参数，请联系我们

在线留言

推荐产品

所属分类：

三维力系列

关键词：

三维

研究

传感器

输出

产品描述

商品名称: 三维力传感器FA701

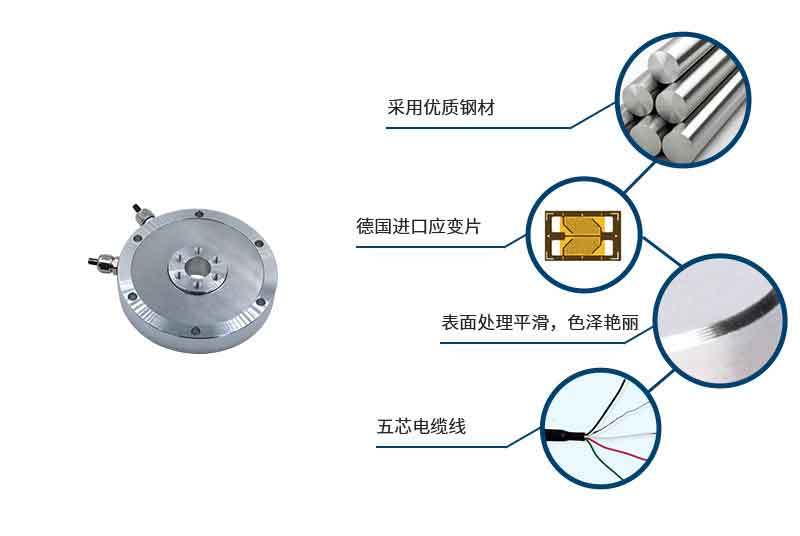

产品特点

三维力传感器,高速采样,高速动态响应,抗干扰,长期性能稳定,反应灵敏；
且体积小，重量轻，能测量空间加速度，能充分准确地反映物体的运动性质。

技术参数

参数	技术指标
额定量程	F:20/30/50/100/200/500/1000/2000N M:1/2/3/5/10/20/30/50N.m
输出灵敏度	1.0±20%mV/V
零点输出	±2%F.S
互扰误差	≤0.2%F.S.
非线性	≤0.1%F.S.
滞后	≤0.1%F.S.
重复性	≤0.1%F.S.
输入电阻	350±10Ω
输出电阻	350±5Ω
温度灵敏度漂移	0.05%F.S./10℃
零点温度漂移	0.05%F.S./10℃
绝缘电阻	≥5000MΩ/100V(DC)
激励电压	5~15V
最大激励电压	20V
温度补偿范围	-10~40℃
工作温度范围	-20~75℃
安全过载	150%F.S.
极限过载	200%F.S.
电缆线尺寸	Ø4x3000mm
材料	合金钢

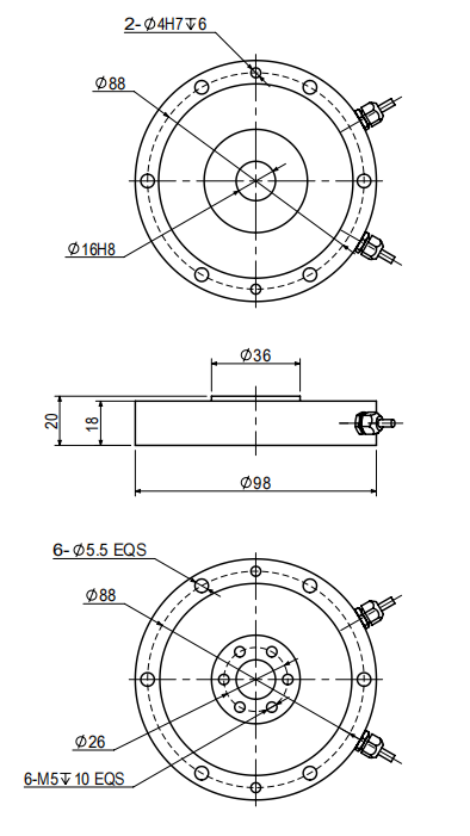

产品尺寸图

安装尺寸

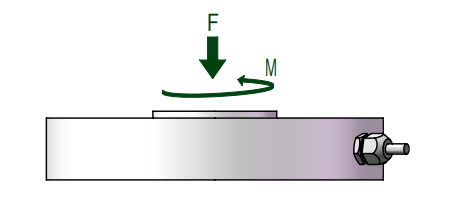

受力方式

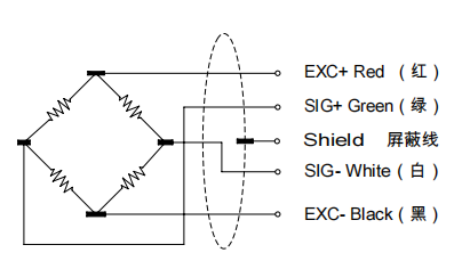

配线图

搭配显示测量精准

测力称重传感器自身输出为MV信号，需要放大转换才能显示数值或输出信号给上位机、PLC等。

产品应用

多维力传感器是一种能够同时测量两个方向以上力及力矩分量的力传感器，其广泛应用于机器人手指、手爪研究，机器人外科手术研究，指力研究，牙齿研究，力反馈，刹车检测，精密装配、切削，复原研究，整形外科研究，产品测试，触觉反馈，示教学习。行业覆盖了机器人、汽车制造、自动化流水线装配、生物力学、航空航天、轻纺工业等领域。
